工频无局放试验变压器称升压器，它是发供电设备、各种电工产品及绝缘工具材料抗电强度试验的*设备。我公司生产的工频无局放试验变压器系列，*改变了老式工频无局放试验变压器笨、大、重的落后状况，在装上配套生产的高压硅堆后能提供直流高压试验电源，配以控制箱（台）、自动保护微安表、球隙等附属设备，特别适用于现场测试，使繁重的工作变得方便、迅速、轻松灵活，效率大为提高。因此，深受电力系统和大型厂矿高压试验人员的欢迎。

工频无局放试验变压器工作原理

输入电压为200V或400V，采用配套的试验变压器控制箱（台）的自耦调压器，调节输入电压至工频无局放试验变压器初级绕组（低压端），利用电磁感应原理，在次级绕组（高压端）可获得与其初级绕组匝数之比同等倍数的高压输出，从零伏连续可调到额定的zui高值。在作直流耐压及泄漏电流测试时，只要把高压硅堆安装在高压输出端，即可取得直流高压，其幅值是工频高压值的1.414倍。

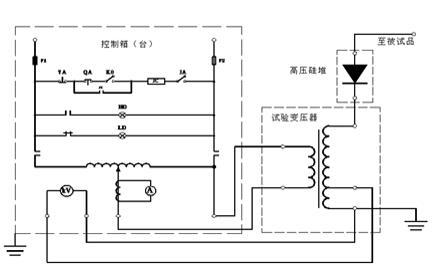

工频无局放试验变压器原理图

工频无局放试验变压器多合串激试验时组装接线图
